コボルト社 (Cobolt) Odin 波長可変 レーザー
Cobolt Odin™シリーズ
小型チューブナル中赤外光パラメトリック発振器
Cobolt Odin™ シリーズは、ポンプレーザーと全機能一体型の温度可変光パラメトリック発振器（OPO)をベースにした超小型の中赤外光源です。
このレーザーはコボルト独自の HTCure™ テクノロジーを使用して製造され、コンパクトな密閉型レーザー ヘッドにパッケージ化されており、この種のレーザー光源ではこれまでにないサイズ、堅牢性、信頼性を実現しています。
Cobolt Odin™ シリーズは、非線形結晶の調整により 3.1 ～ 4.6 μm の範囲で自由に選択可能な中心波長で最大 80 mW の平均出力を提供します。温度調整によって数十nmを超える波長幅の調整を行うことができるようになりました。発振はナノ秒(<5ns)を高いパルス繰り返し率(10kHz)で生み出し、
非常に低いパルスジッタを誇ります。
Cobolt Odin™ シリーズは、小型筐体、高い堅牢性、スペクトル可変性、
低消費電力の組み合わせにより、分子分光法に関連する幅広い産業および
科学アプリケーションにとって最適な中赤外レーザーといえます。
特に、石油化学、自動車、エネルギー生産産業における汚染排出を管理・制御する機器はもちろんのこと、環境モニタリング用アプリケーションで使用される高速、正確、高感度のガス探知用の分析機器への組み込みに理想的な光源です。
index
主な特長
- 中心波長選択性︓3.1~4.6μm
- 50nmまでチューナブル
- 最大平均出力：80mW
- パルス繰り返し率：7or10kHz
- パルス幅：3~5ns
- 標準波長 : 3264nm , 3431nm , 4330nm
波長別仕様
| 3264nm | 3431nm | 4330nm | |
|---|---|---|---|
| スペクトル線幅 | <0.3nm | <0.5nm | |
| 波長選択性 | ±25nm | ±20nm | |
| 平均出力 | >80mW | >60mW | |
| 繰り返し率 | >10kHz | >7kHz | >10kHz, >7kHz |
| パルスエネルギー | >7μJ | >10μJ | >5μJ, >8μJ |
| パルス幅 | 3-5ns | ||
| パルスジッタ | <1㎲ | ||
| 長期安定性（8時間±3℃） | <3% | ||
| ビーム径 | 1.9±0.5mm | ||
| ビーム発散角 | <8mrad | ||
| 開口部でのビーム対称性 | >0.90:1 | ||
上記以外の仕様に関するご質問については、弊社へお問い合わせください。
波長別仕様
| 中央波長* | 3264nm または 3431nm | ||
|---|---|---|---|
| 帯域（狭帯域） | < 1.5nm | ||
| 波長選択性** | ±25nm | ||
| 平均出力 | > 80mW | ||
| 長時間安定性（8時間± ℃） | < 3% | ||
| 繰り返し率*** | > 10kHz | > 7kHz | |
| パルス・エネルギー | > 7μJ | > 10μJ | |
| パルス幅 | 3-5ns | ||
| パルスジッタ | < 1μs | ||
| ビーム拡がり角 | < 8mrad | ||
| 出射口でのビーム真円度 | > 0.90:1 | ||
| 全消費電力 | < 63W, 典型値 < 30W | ||
| 動作温度 | 10-40℃ | ||
| ベースプレート最大温度 | 50℃ | ||
| ヒートシンクの熱抵抗 | 0.2K/W | ||
| 動作モード | 定電流モード 定電力モード バースト発振モード 一定の繰り返し率(OEM製品のみ) | ||
| トリガー出力信号 | SMA端子でパルスのトリガー出力切替可 | ||

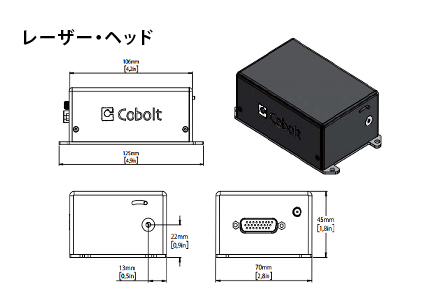

| レーザーヘッド寸法 | 125 × 70 × 45 mm 4.9 × 2.8 × 1.8 inches | ||

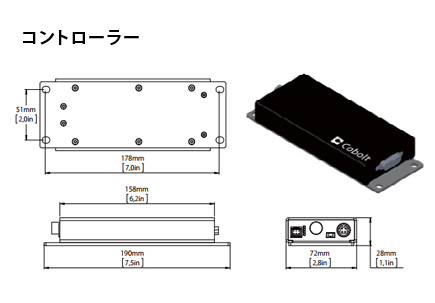

| コントローラー寸法 | 190 × 72 × 28 mm 7.5 × 2.8 × 1.1 inches | ||
| 通信方法 | USB または RS-232 | ||
| モデル型番 | CDRH/CE （キースイッチ付 on/off） | OEM（自動立ち上げモード） | |
| RS-232コントローラー | wavel-05-71-pwr-500 | wavel-05-71-pwr-600 | |
| USBコントローラー | wavel-05-71-pwr-700 | wavel-05-71-pwr-800 | |
| 保証期間 | 1年間 | ||
* 2-5μmの範囲内であれば、他の中心波長の設定も可能 ** 温度での選択性、可動部品によるものではない *** 利用可能であればいかなる波長の組み合わせであろうと波長選択時に繰り返し率の指定も可能
オプション＆アクセサリー
コボルト社 (Cobolt) Odin 波長可変 レーザーのテクニカルノート
アプリケーション
- 顕微鏡法
- 赤外分光
- 汚染制御のための微量ガス分析光等
