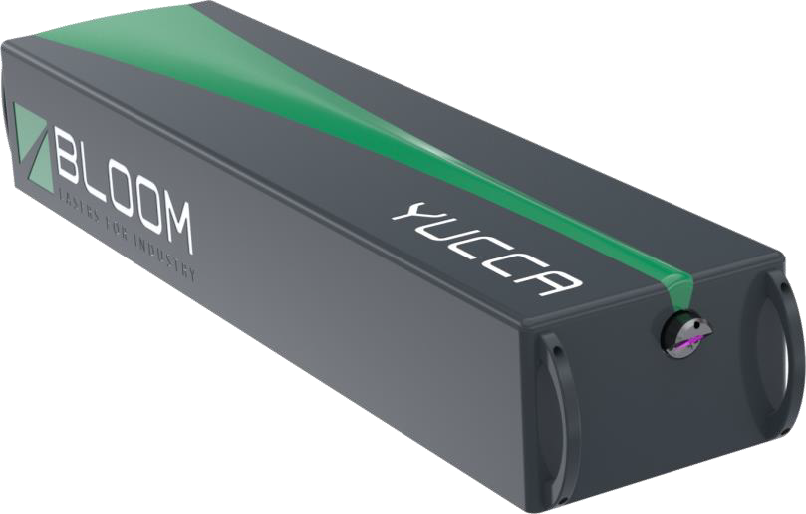

343nm UV / 515nm 可視光 高出力ファイバーレーザー YUCCA
343nm, 515nm ファイバーレーザー YUCCA
高出力 | パルス発振 | ファイバーレーザー
YUCCAは1日24時間・週7日の生産環境での高精度製造工程用に設計された産業向けレーザーです。YUCCAは、高出力と高いパルス繰り返しレートを結合させた短いナノ秒のUVおよび可視のパルスを出射します。本製品は、高品質で高生産性をサポートできるように設計されております。
革新的な特許取得済みのファイバー設計により、短いナノ秒パルス、高速プロセスのパフォーマンス、および全体的な処理コストの削減という独自の組み合わせが可能になります。 パルス繰り返し率範囲全体にわたって一定の短いナノ秒のパルス持続時間とビーム品質を備えた YUCCA は、より高いスループットを目標とする次世代の UV レーザー微細加工装置に最適なレーザー光源です。
YUCCA は、産業品質基準を超え、信頼性と保守性を保証するために、ハイエンドの方法論を使用して設計されています。 現場で実証済みの技術と適格な構成、優れた手法と高品質を使用して製造された YUCCA は、長期の生産サイクル環境における 24時間年中無休の運用に最適なレーザーです。
index
主な特長
- 高出力
・343nm で45W を450KHzまで
・515nm で75W を600KHzまで - ショートパルス 2ns 最高 1MHz
- 優れたビーム品質 M² < 1.2 最高 1MHz
- 高いピークパワー
・343nmで40kWまで
・515nmで60kWまで - 現場で実証されている技術
- HALT(高加速限界試験) 設計/ HASS(高加速ストレススクリーニング)準拠
- 2ns 、 5ns 、 7.5ns 、 10ns 、バースト
アプリケーション
【343nm】
- PCBビアドリリング、カッティングおよびデパネリング
- ITO パターンニング
- ウェハースクライビングとデボンディング
- ガラス処理
- CFRP 処理
- バッテリー処理
- セラミックスクライビング、カッティングとドリリング
- マテリアルテクスチャリング
【515nm】
- 太陽電池加工
- ガラス加工
- PERC加工
- 選択的アブレーション
- バッテリー加工
- セラミックスクライビング、カッティングとドリリング
- 材料加工
波長別仕様
YUCCA – 45 -343 | YUCCA – 60 -343 | YUCCA – 75 -515 | YUCCA – 120 -515 | |
---|---|---|---|---|
波長 | 343 nm | 515 nm | ||
出力 (1) | 45 W @ 225 kHz 45 W @ 400 kHz 25 W @ 800 kHz |
60 W 最大 400 kHz 25 W @ 1000 kHz |
75 W @ 225 kHz 75 W @ 400 kHz 40 W @ 800 kHz |
120 W @ 400 kHz 50 W @ 1000 kHz |
パルス持続時間 (2) | 2 ns , 5 ns , 7.5 ns , 10 ns or バーストモード | |||
ビーム品質 | M² < 1.2 | |||
データシート | 英文 , 和文 | 英文 , 和文 | 英文 , 和文 | 英文 , 和文 |
(1) 7.5nsのパルス持続時間
(2) 工場出荷時
仕様
YUCCA 45 -343 | YUCCA 75 -515 | |
---|---|---|
波長 | 343nm | 515nm |
出力 | 45W / @ 400kHz / 7,5ns 40W / @ 700kHz / 2ns |
75W / 400kHz / 7,5ns 65W / 700kHz / 2ns |
パルス幅 | 2ns 、 5ns 、 7.5ns 、 10ns 、バースト | 2ns 、 5ns 、 7.5ns 、 10ns 、バースト |
最大パルスエネルギー | 最高200µJ | 最高375µJ |
ビーム品質 | M² < 1.2 | M² < 1.2 |
